به گزارش پایگاه خبری«عصر ساختمان»، برچسب شیشه یا ویندو فیلم لایه پوششی نازک کم گسیل است که از چند لایه نازکتر با خواص مختلف تشکیل شده است. هر یک از این لایه های نازک عملکردی متفاوت در ویندوفیلم دارند. ویندو فیلم ها شامل انواع مختلفی برای کاربرد های متفاوت هستند که شامل برچسب عایق حرارتی شیشه ساختمان، ویندوفیلم شیشه های اتومبیل و ویندوفیلم امنیتی و ویندوفیلم دکوراتیو هستند که هر یک دارای فرمول و ترکیب خاص خود بوده و از لایه های مختلف تشکیل شده اند. هدف کلی استفاده از برچسب های شیشه رفع حدودی عیوبی مانند ضعف جدارهای نورگذر در برابر انتقال حرارت تشعشعی و رسانش همچنین بالا بردن امنیت شیشه در برابر ضربه و پخش شدن تکه های خطرناک شیشه در فضای اطراف می باشد. نوع ساختمانی آن نوعی پوشش است که بر روی شیشه های ساختمان (جدارهای نورگذر) نصب شده و باعث می شود شیشه برخی از خواص شیشه های low-e را به خود بگیرد.
شیشه های  low-e داری پوشش نانویی هستند که خاصیت عبور زیاد در محدوده مرئی نور خورشید و بازتابش زیاد انرژی حرارتی خورشید در طیف موجی حرارت زا به آن می بخشد. پوشش کم گسیل طوری طراحی شده که بازتابش فروسرخ با طول موج بلند آن زیاد ولی بازتابش گستره مرئی آن کم باشد. این پوشش باعث افزایش مقاومت هدایت حرارتی یا کاهش ضریب انتقال حرارت رسانشی نیز می گردد. این پوشش های نانو مانع از ورود درصد بالایی از اشعه مافوق بنفش یا UV خورشید به داخل ساختمان می شوند. ویندو فیلم ها خواص شبیه به شیشه های  low-eرا ایجاد می کنند.

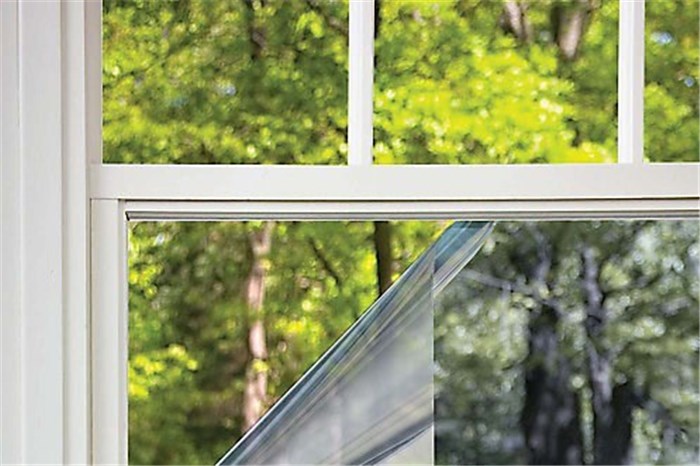

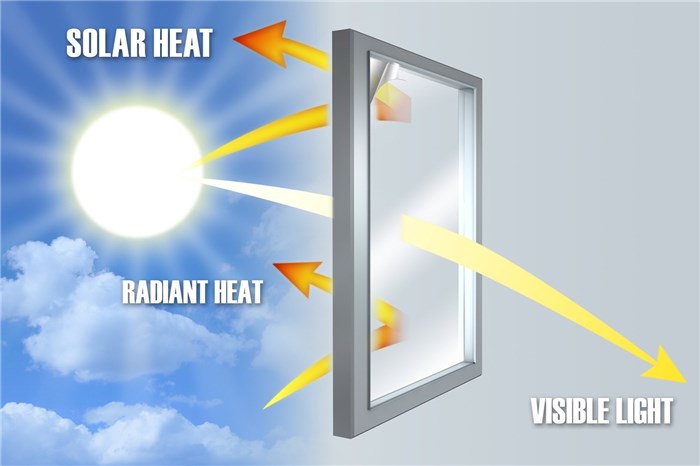

ویندوفیلم های ساختمانی بنا به نوع و عملکرد، از داخل پنجره ها و یا سمت خارج نصب می شوند و برای نصب  نیازی به تعویض شیشه یا خروج آن از قاب نیست. یکی از مزایای عمده ویندوفیلم های ساختمانی، کنترلی است که برروی اشعه ساطع شده از خورشید اعمال می کند. در حقیقیت فن آوری این نوع از ویندوفیلم های ساختمانی برپایه عملکرد انتخابی در گستره طیف اشعه ساطع شده از خورشید استوار است که طول موجهای حرارتی و مضر را مهار می کند و نور مرئی را بصورت کنترل شده عبور می دهد. بنابراین برچسب های عایق حرارتی شیشه در صورت نصب بر روی پنجره ها علاوه براینکه بخشی از حرارت آفتاب را دفع می کند، با حذف مقدار قابل توجهی از اشعه ماورا بنفش از آسیب رسیدن به پوست و چشم و رنگ پریدگی تجهیزات و وسایل داخل فضا جلوگیری می کنند.

هریک از لایه های مختلف تشکیل دهنده برچسب عایق حرارتی شیشه بواسطه خواص خود ویژگی های زیر را به شیشه می دهند:
• دفع حرارت نور خورشید و کاهش میزان گرمای تابشی ورودی
• جلوگیری از ورود نورهای شدید و خیره کننده خورشید به داخل ساختمان
• جلوگیری از ورود طیف اشعه UV به فضای داخل
• افزایش دفع ضربه و افزایش استحکام شیشه ها در برابر بارهای وارده ناشی از ضربه، زلزله
• جلوگیری از ریزش و پخش تکه های شیشه
• ضد خش و قابل شستشو بودن
•
اجزای تشکیل دهنده برچسب ویندو فیلم حرارتی
اولین لایه این پوشش ها آستر است که هنگام نصب از ویندوفیلم ساختمانی جداشده و چسب زیرین آن آماده اتصال به شیشه می شود. این لایه در عملکرد عایق نقشی نداشته و تنها به عنوان پوشش محافظ لایه چسب استفاده می شود.
لایه چسب موجود در برچسب عایق حرارتی شیشه برای ایجاد اتصال میان ویندوفیلم و شیشه به کار می رود. پیوند بین چسب و شیشه از نوع مکانیکی و شیمیایی است به همین دلیل با نفوذ این لایه در ساختار شیشه، استحکام شیشه در برابر ضربات بالا رفته بطوریکه شیشه در مقابل شکستن از خود مقاومت بیشتری نشان می دهد.
بستر اصلی برچسب عایق حرارتی شیشه ساختمان پلی استر می باشد که پس از لایه چسب قرار گرفته و حاوی ماده جذب کننده اشعه فرابنفش(UV –  Ultra  Violet)  بوده که عموما تا حدود 99% از ورود اشعه فرابنفش به داخل فضا جلوگیری می کند. در برخی از ویندوفیلم های ساختمانی که در سمت داخل شیشه نصب می گردند به دلیل اینکه لایه چسب اولین لایه ایست که اشعه خورشید  با آن برخورد می نماید در آن از مواد جاذب اشعه فرابنفش استفاده شده است.
مهمترین و با ارزش ترین لایه این عایق های حرارتی شیشه، لایه فلز پوش است که به کمک روش های پشرفته (نانو تکنولوژی) ذرات فلزات سنگین برروی لایه پلیمری می نشیند، در این لایه فلزات سنگین از جمله طلا، نقره، کروم، نیکل و غیره به دو روش Metallizing (تبخیر تحت خلاء) و( Sputtering حالت پلاسما تحت خلاء) بر روی بستر پلیمری پوشش داده می شوند. این فلزات دارای خاصیت دفع اشعه مادون قرمز( IR –  Infera  Red ) می باشند بنابراین خاصیت اصلی این لایه باز تابش این طیف موجی بوده که بخش اعظمی از حرارت تابش خورشید از آن است این در حالی است که این لایه فلز پوش اجازه عبور طیف نور مرئی را می دهد. درواقع این عایق ها را می توان تلفیقی از دو نوع عایق نوین انعکاسی و پلیمری شفاف دانست.

لایه های دیگر تشکیل دهنده برچسب عایق حرارتی شیشه لایه استحکام بخش است. این لایه شفاف از جنس پلیمر پلی استر تقویت شده می باشد که دارای ضخامت بیشتری نسبت به لایه های دیگر است. این لایه منشاء خواص ایمنی و امنیتی در ویندو فیلم های ساختمانی بوده که میتواند به هنگام شکست شیشه بر اثر ضربات، زلزله، انفجار و حوادث غیر مترقبه  تکه های شکسته شده شیشه را کنار هم نگه داشته و از فرو ریختن آن جلوگیری نماید. در برخی از ویندوفیلم های ساختمانی در این لایه از رنگدانه ها استفاده می شود که ایجاد برچسب هایی با رنگ های متفاوت را امکانپذیر می کند.

سطحی ترین لایه نیز لایه مقاوم در برابر خش بوده، این لایه از جنس اکریلیک می باشد و باعث می گردد محصول نهایی در مقابل خش و سایش مواد و لوازم پاک کننده مقاومت نماید. در انواع کم گسیل برچسب های عایق حرارتی با کم کردن ضریب انتقال حرارت رسانش شیشه باعث کاهش اتلاف حرارت در فصل زمستان نیز می گردد.

عملکرد ویندوفیلم حرارتی در ساختمان
بهبود وضعیت آسایش حرارتی و ایمنی ساکنان و مهمتر از آنها بهینه سازی مصرف انرژی و سوخت عمده  دلایل  برای استفاده از برچسب عایق حرارتی شیشه در شیشه های ساختمان است.
یکی از کاربرد های اصلی جداره های نورگذر در ساختمان ها بهره گیری از نور طبیعی در داخل ساختمان است اما این ویژگی مهم با خود مخاطراتی را نیز به همراه دارد از این جمله نفوذ بخش گرمازای اشعه خورشید به داخل ساختمان و بالا بردن بار برودتی مورد نیاز جهت تامین آسایش ساکنین در فصول گرم سال است. بخش اعظمی از گرمای ورودی از طریق جداره های نورگذر، بوسیله تابش ایجاد می شود. بنابراین نفوذ تابش گرمازای خورشید به داخل ساختمان علاوه بر تحت تاثیر قرار دادن آسایش برودتی بهره برداران، باعث افزایش میزان مصرف انرژی در ساختمان جهت تامین سرمایش فضاها می گردد و هزینه های تامین سرمایش را به شدت بالا می برد همچنین در هنگام انتخاب تجهیزات سیستم برودت نیز باعث بالا رفتن ظرفیت تجهیزات انتخابی و افزایش قابل توجه هزینه اولیه خرید تجهیزات می گردد.

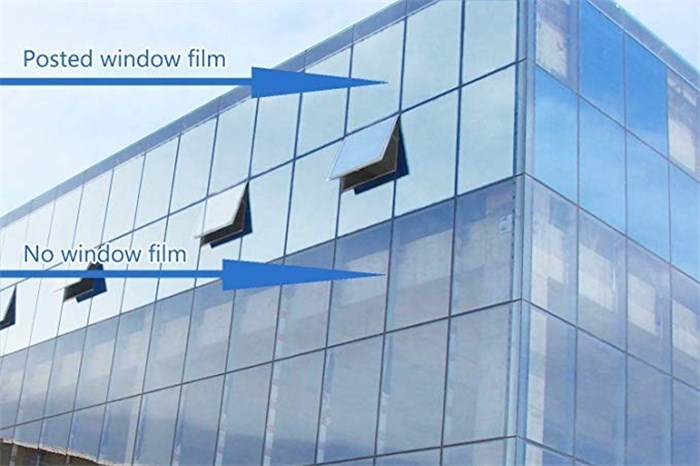

ویندوفیلم های حرارتی که دارای  لایه فلزپوش هستند بخش اعظم اشعه گرمازای خورشید(مادون سرخ) را بازتاب می کنند بازتاب می کنند و تا حدود زیادی بر ضعف شیشه های ساختمان در نفوذ غلبه کرده نموده و با افزایش میزان مقاومت شیشه ها در برابر نفوذ اشعه های گرمازای خورشید ( مادون سرخ ) از نفوذ گرمای مازاد به داخل ساختمان جلوگیری می کنند و بار برودتی تحمیلی به ساختمان را در فصول گرم سال کاهش می دهد. و تا حد زیادی از انرژی مصرفی سیستم های سرمایشی ساختمان که آسایش حرارتی ساکنین را فراهم می آورد کاسته می شود و ظرفیت تجهیزات تامین کننده بار برودتی ساختمان را کاهش می یابد. یکی از راهکارهای موثر در بهینه سازی مصرف انرژی در ساختمان و کاهش هزینه های خرید تجهیزات تاسیسات سرمایش می تواند نصب ویندوفیلم ساختمانی بر روی جدارهای نورگذر باشد.

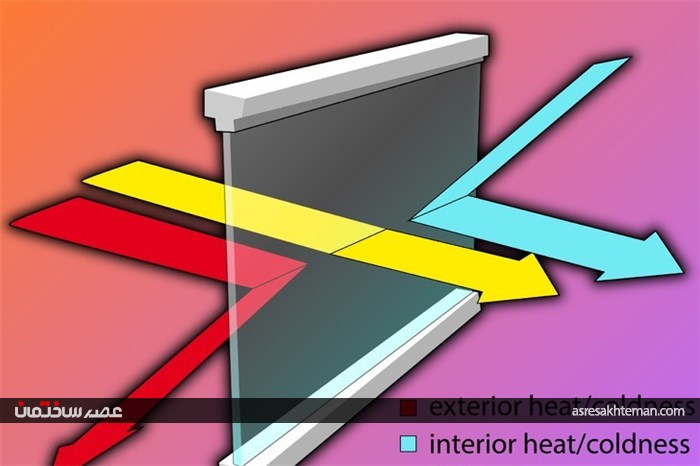

جدارهای نورگذر ساختمان (پنجره ها و نورگیر های) به علت زیبایی، سهولت در اجرا و قابلیت تامین نور طبیعی فضاهای داخلی یکی از مصالح مهم در ساختمان ها به حساب می آیند و عموما مساحت نسبتا قابل توجهی از جداره های خارجی ساختمان (دیوارها، سقف ها، جدارهای نورگذر و کف های در تماس با هوا و …) را تشکیل می دهند، این رقم در آسمان خراش ها و ساختمان های با نمای شیشه ای بسیار بیشتر تخمین زده می شود. جداره های خارجی ساختمان سهم بالایی از تلفات حرارت ساختمان و در پی آن هدر رفت انرژی کل ساختمان را به خود اختصاص می دهند که در این بین جدارهای نورگذر و پنجره ها با توجه اینکه در مقایسه با بقیه اجزای ساختمان از ضریب انتقال حرارت( U-Value )  بالایی برخوردار هستند (ضعف در جلوگیری از عبور حرارت) سهم نسبتا زیادی از تلفات انرژی کل ساختمان را شامل می شوند. لایه فلزپوش ذکر شده  به واسطه تشعشع پائین فلز به کار رفته در آن تا حدودی از اتلاف حرارت در زمستان جلوگیری نموده و در پی آن از بار حرارتی تحمیلی به سیستم گرمایش ساختمان می کاهد.  در نوعی از ویندوفیلم های ساختمانی کم گسیل (Low-E) این خاصیت تقویت شده است و در لایه فلزپوش از فلزات بسیار کم گسیل مانند نقره و طلا و بعضی نمک های فلزی استفاده شده است. کاهش تلفات حرارت در شیشه های دارای برچسب عایق حرارتی از طریق کاهش ضریب انتقال حرارت صورت می گیرد جریان انتقال حرارت در شیشه ها بوسیله دو روش تابش حرارت و هدایت حرارت انجام می گیرد. با نصب این پوشش ها بر روی شیشه ها آن بخش از گرمای فضای داخل که توسط شیشه به محیط خارج تابش می گردد کاهش می یابد. همچنین این لایه باعث افزایش میزان مقاومت حرارتی شیشه شده و از تلفات حرارت از طریق هدایت حرارتی نیز می کاهد.
علاوه بر مشکلات قابل ملاحظه ای که جداره های نورگذر و شیشه ها در سطح خارجی ساختمان در بالا بردن میزان تلفات حرارتی و برودتی دارند، عبور طیف مضر اشعه ساطع شده از خورشید (ماورای بنفش) باعث به مخاطره افتادن سلامت ساکنین می گردد. طیف ماورای بنفش تابش خورشید، موجب سرطان پوست، رنگ پریدگی اشیا و همچنین بیماریهای چشمی نظیر آب مروارید، کاهش بینایی و… می شود. مضرات امواج uv به قدری حائز اهمیت است که پزشکان توصیه می کنند که حتی در روزهای ابری هم از عینک های ضدuv  استفاده کنید. برچسب عایق حرارتی شیشه ساختمان تا حدود 99 درصد از نفوذ طیف مضر اشعه خورشید به داخل ساختمان جلوگیری نموده که هم بر سالم زیستن افراد در محیط داخل موثر است و هم از رنگ پریدگی اجسام داخل فضا تا حد زیادی پیشگیری می نماید.
لایه چسب موجود در برچسب عایق حرارتی شیشه ساختمان بوسیله پیوند شیمیایی و مکانیکی که با سطح شیشه برقرار می کند با نفوذ در ساختار شیشه، استحکام شیشه در برابر ضربات را افزایش داده بطوریکه شیشه در مقابل شکستن از خود مقاومت بیشتری نشان می دهد و در هنگام انفجار و یا سوانح طبیعی از پرتاب خرده شیشه به اطراف جلوگیری می نماید.

در تصویر زیر مشخصات سه مدل از برچسب عایق حرارتی شیشه ساختمان آمده است. پارامتر های مهم برای انتخاب فیلم شیشه مورد نظر VLT UV R ،TSER و SHC می باشند.

نصب ویندوفیلم های ساختمانی

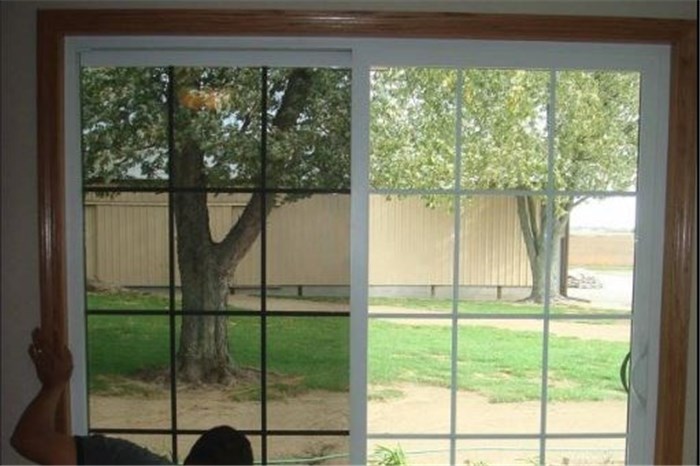

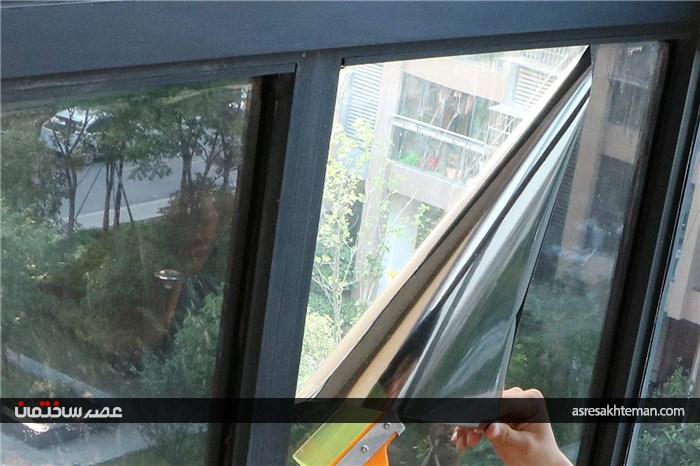

نصب برچسب عایق شیشه ساختمان بر روی شیشه ها بسیار ساده بوده و نیاز به داشتن مهارت خاصی نیست. برای نصب ویندوفیلم های ساختمانی نیازی به تعویض شیشه یا خروج آن از قاب نمی باشد. تمیز بودن سطوح شیشه هایی که پوشش ها بر روی آنها چسبانده می شود بسیار مهم است و دقت در اندازه شیشه ها و برش برچسب در کاهش پرتی ویندوفیلم موثر است.
